近年來，隨著先進制造業的發展，對代表現代制造技術的各類機器人的需求日益增加。如大型工程機械、汽車、家電等自動化生產線，以及提升 高科技戰略地位的深海載人潛水器 、仿人仿生機器人和噴漆、弧焊、點焊、裝配 、搬運工業機器人等。為機器人的關鍵配套用軸承，對機器人的運轉平穩性、重復定位精度、動作度以及工作的可靠性等關鍵性能指標具有重要影響。目前，機器人用軸承種類較多，如薄壁深溝球軸承、薄壁角接觸球軸承、薄壁四點接觸球軸承和薄壁交叉滾子軸承等。由于薄壁四點接觸球軸承和壁交叉滾子軸承具有承受聯合載荷能力強、精度高、摩擦力矩小、重量輕、運轉平穩等點，因此大多被應用于工業機器人的腰部、肘部、腕部等部位.自從2O世紀6o年代機器人進入工業域以來，無論是機器人的數量，還是機器人的技術都有了迅猛的發展。

作為機器人關鍵零 配件的用配套軸承，外些軸承公司在20世紀8O年代就已研制出用于機器人各部位的系列化用配套軸承，為機器人產業提供了80％左右能滿足機器人需要的基礎元器件，為工業機器人的迅速發展奠定了堅實的配套技術礎。內工業機器人配套軸承大部分依靠進口，少數廠家雖然生產制造工業機器人配套軸承，但批量小、品種規格少，零部件通用化程度低，供貨周期長，成本高，而且質量不穩定，這些因素嚴重制約了內工業機器人產業的正常發展。

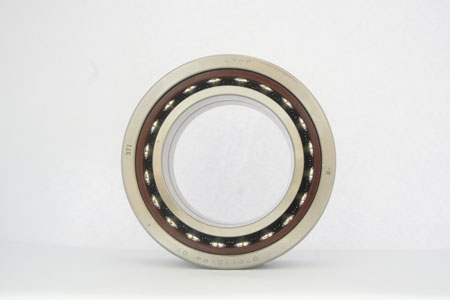

薄壁密封四點接觸球軸承點：

(1)外徑與內徑之比較小，滾動體直徑小，數量多，與相同內徑的標準軸承相比，其重量約為標準軸承的5％，橫截面積約為標準軸承的20％。

(2)定截面軸承：薄壁四點接觸球軸承系列，軸承橫截面尺寸相同，不隨內、外徑的變化而改變。

(3)能承受徑 向載荷、雙向推力載荷和傾覆力矩，相當于兩套背對背安裝的角接觸球軸承，但其寬度只相當于套角接觸球軸承的寬度。

1、關鍵結構參數設計

根據薄壁密封四點接觸球軸承在機器人中的使用狀況和長壽命、高剛性、低摩擦的使用要求，在設計中不僅要考慮盡可能大的額定動載荷，同時針對薄壁軸承橫截面較小的點，要精心選擇每個結構參數的值，以改善軸承零件接觸應力分布，達到有利于潤滑油膜形成的接觸狀態，提高軸承的使用壽命。

2、套圈溝道位置

由于薄壁四點接觸球軸承內、外圈采用整體結構，而且截面積只有相同內徑標準軸承20％，所以保持架徑向壁厚取值有限，如果按通用軸承那樣，溝道位置設計在軸承寬度中心，軸承形成對稱結構，保持架兜孔底部強度將受到影響，同時密封圈的安裝位置也將受到限制，因此，為保證軸承保持架具有足夠的強度和密封圈有足夠的安裝空間，溝位置采取對兩側面不對稱的設計。

3、擋邊高度的確定

工業機器人用四點接觸球軸承處于工作狀態時，除承受定的徑向載荷外，還承受定的軸向載荷。在承受軸向載荷時，鋼球與滾道之間將形成接觸橢圓，若軸向載荷過大，可能造成鋼球與內、外圈擋邊邊緣接觸或擋邊與滾道之間的接觸橢圓被截?cái)啵a(chǎn)生應力集中，使軸承套圈發生疲勞磨損，早期失 。因此，擋邊高設計時，需根據軸承承受軸向載荷大小利用Hertz接觸應力理論推算出軸承套圈小擋邊高度J，從而計算出套圈擋邊直徑。實際設計時考慮到四點接觸球軸承截面積較小，套圈壁較薄，在滿足使用要求前提下，擋邊高系數取值要比深溝球軸承小。

4、密封結構設計

工業機器人正在向小型化、輕量化、精密化發展。因此工業機器人用軸承的潤滑采用帶密封結構的潤滑方式進行脂潤滑。軸承的密封性能是衡量密封軸承的重要指標之，密封軸承的早期破壞，往往是軸承密封不好，污染物進入軸承使?jié)櫥饾u失所致。因此設計密封軸承時，密封配合副要安可靠，同時要考慮到軸承的具體工作要求和軸承的具體結構形式。

5、針對工業機器人軸承壁薄的點

外圈密封槽和密封圈唇部的配合，設計時采用軸向定位，側向壓縮的定位配合形式，這種方法可以避免由于外圈密封唇壓縮量過大，使外圈變形過大，外圈橢圓度超差，而且具有裝配壓力小，裝配容易等點。軸承內圈與密封唇的配合方式般有兩種，內圈密封唇與內圈擋邊接觸的接觸式密封和內圈密封唇與內圈擋邊接觸的非接觸式密封。接觸式密封相對于非接觸式密封防塵漏脂果要好，但其摩擦力矩較大，溫升較高，考慮到摩擦力矩較大，對機器人主機有不利影響，設計時般采用非接觸式密封結構。另外由于軸承套圈壁很薄，加工密封槽時，軸承內、外圈易變形，以內圈擋邊采用無槽結構，但要嚴格控制密封間隙。
