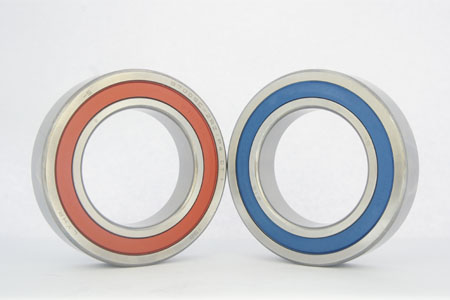

深溝球軸承、角接觸球軸承都是具有代表性的滾動軸承,用途廣泛可承受徑向負荷與雙向軸向負荷,適用于高速旋轉及要求低噪聲、低振動的場合,帶帶鋼板防塵蓋或橡膠密封圈的密封型軸承內預先填充了潤滑脂,外圈帶止動環或凸緣的軸承,既容易軸向定位,又便于外殼內的安裝,負荷型軸承的尺寸與標準軸承相同,但內外圈又處填充槽,增加了裝球數量,提高了額定負荷。
深溝球軸承:
深溝球軸承是滾動軸承中為普通的種類型。主要承受徑向載荷,也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時,接觸角為零。當深溝球軸承具有較大的徑向游隙時,具有角接觸軸承的性能,可承受較大的軸向載荷 ,深溝球軸承的摩擦系數很小,限轉速也很高。
角接觸球軸承:
套圈與球之間有接觸角,標準接觸角為15/25和40度三種,接觸角越大則軸向負荷能力越大,接觸角越小則越有利于高速旋轉,單列軸承可承受徑向負荷與單向軸向負荷,DB組合、DF組合及雙列角接觸球軸承可承受徑向負荷與雙向軸向負荷,DT組合適用于單向軸向負荷較大、單個軸承的額定負荷不足的場合,高速用ACH型軸承,球徑小、球數多,大多用于機床主軸??偟膩碚f,角接觸球軸承適用于高速、高精度旋轉場合。
在結構方面:
內外徑、寬度尺寸樣的深溝球軸承和角接觸球軸承,其內圈尺寸、結構樣,而外圈尺寸、結構有所不同:
1、深溝球軸承外圈溝道兩邊雙擋肩,而角接觸球軸承普遍為單擋肩;
2、深溝球軸承外圈溝道曲率與角接觸球的不同,后者往往大于前者;
3、深溝球軸承外圈溝道位置與角接觸球軸承的不同,非中心位置,其具體數值乃角接觸球軸承設計時予以考慮,與接觸角的度數有關;
在用途方面:
1、兩者用途不同,深溝球軸承適宜于承受徑向力、較小的軸向力、軸徑向聯合載荷及力矩載荷,而角接觸球軸承可承受單徑向載荷、較大的軸向載荷(隨接觸角度不同而異),雙聯配對(隨配對方式不同而各異)則可以承受雙向軸向載荷及力矩載荷。
2、限轉速不同,同尺寸的角接觸球軸承的限轉速要高于深溝球軸承。
