角接觸球軸承正規安裝方法
時間：2017-10-24 06:10:12
來源：洛陽匯普軸承有限公司

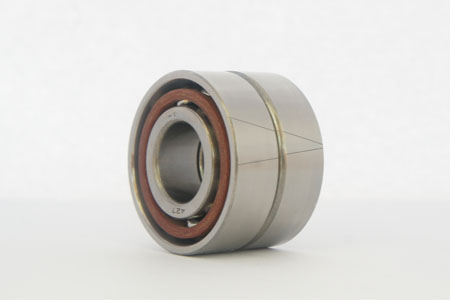

在大多數人的認知中。角接觸軸承就兩種安裝方式，種角接觸軸承背對背DB安裝，另種即角接觸軸承面對面DF安裝，其實不然，它共有四種安裝方式，另外兩種即單列安裝及串聯DT安裝方式。安裝方式的不同在于受力點的不同。受力點如圖所示，為兩直線交點。
1、背對背DB安裝時，載荷作用中心處于軸承中心線之外；力作用點跨距較大，故懸臂剛性較大，當軸受熱伸長時，軸承游隙增大，軸承不會卡死破壞；
洛陽匯普軸承總結背靠背角接觸球軸承的安裝情況：
種情況，如果兩個外滾道的錐尖R重合，則軸向和徑向熱膨脹得到平衡，這樣可使預調的游隙保持不變。
二種情況與之相反，此時如軸承間距小，則在外滾道錐尖交錯的情況下，徑向膨脹比軸向膨脹對軸承游隙的影響大，在軸承游隙預調時要注意到這點.
三種情況，當軸承間距大時，外滾道錐尖不能相交，則徑向膨脹比軸向膨脹對軸承游隙的影響小。這樣游隙就會增大，所以裝配時對軸承可不留游隙，在有些情況下甚至可以采用少量預過盈。
在各種情況下，軸承游隙的調整是通過調動內圈還是通過調動外圈，則取決于調整元件螺母、蓋等是否容易裝拆，是在機械運轉中還是停車時調整等。因為要調整的軸承套圈必須易于調動，所以還得考慮軸承套圈配合的松緊程度。原則上只有承受固定負荷的套圈才能采用過渡配合。
2、面對面DF安裝時，載荷作用中心處于軸承中心線之內；結構簡單、拆裝方便，當軸受熱伸長時，軸承游隙減小，容易造成軸承卡死，因此要別注意軸承游隙的調整；
3、串聯DT安裝的，這時載荷作用中心處于軸承中心線同側；它適合軸向載荷大，需多個軸承聯合承擔的情況；
4、單列安裝時，看了三點，大家都不清楚了。只是他承受的軸向載荷較小。
角接觸球軸承安裝后的工作：
為了檢查裝置是否正確，角接觸球軸承裝置結束后要進行運轉檢查。小型機械可以用手旋轉，以確認是否旋轉順暢。檢查項目有：因異物、傷痕、壓痕而造成的運轉不暢；因安裝不良、裝置座加工不良而產生的力矩不穩定；由于游隙過小、裝置誤差、密封摩擦而引起的力矩過大等等。如無異常則可以開始動力運轉。
所以空載啟動后立即切斷動力，大型機械不能手動旋轉。機械空轉，檢查有無振動、噪音、旋轉部件是否有接觸等等，確認無異常后，進入動力運轉。
從空載低速開始，動力運轉。緩緩的提高至所定條件的額定運轉。試運轉中檢查事項為，否有異常音響、軸承溫度的變化、潤滑劑的泄漏或變色等等。如果發現異常，應立即中止運轉，檢查機械，必要時要拆下軸承檢查。
