單列角接觸球軸承外圈滾道邊沒有鎖口,可以與內圈、保持架、綱球組件分離,因而可以分別安裝。這類多為內徑小于10mm的微型軸承,用于陀螺轉子、微電動機等對動平衡、噪聲、振動、穩定性都有較高要求的裝置中。
單列角接觸球軸承有以下幾種結構形式:
(1)分離型角接觸球軸承
這種軸承的代號為S70000,其外圈滾道邊沒有鎖口,可以與內圈、保持架、綱球組件分離,因而可以分別安裝。這類多為內徑小于10mm的微型軸承,用于陀螺轉子、微電動機等對動平衡、噪聲、振動、穩定性都有較高要求的裝置中。
(2)非分離型角接觸球軸承
這類軸承的套圈溝道有鎖口,所以兩套圈不能分離。按接觸角分為三種:
①接觸角α=40°,適用于承受較大的軸向載荷;
②接觸角α=25°,多用于精密主軸軸承;
③接觸角α=15°,多用于較大尺寸精密軸承。

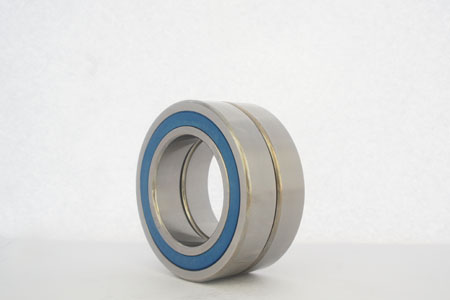

(3)成對配置的角接觸球軸承
成對配置的角接觸球軸承用于同時承受徑向載荷與軸向載荷的場合,也可以承受純徑向載荷和任方向的軸向載荷。此種軸承由生產廠按定的預載荷要求,選配組合成對,提供給用戶使用。當軸承安裝在機器上緊固后,完消除了軸承中的游隙,并使套圈和綱球處于預緊狀態,因而提高了組合軸承的鋼性。
成對配置的角接觸球軸承有三種不同的配置型式:
①背對背配置,后置代號為DB(如70000/DB),這種配置的鋼性較好,承受傾覆力矩的性能好,軸承可承受雙向軸向載荷;
②面對面配置,后置代號為DF(如70000/DF),這種配置的剛性和承受傾覆力矩的能力不如DB配置形式,軸承可承受雙向軸向載荷;
③串聯配置,后置代號為DT(如70000/DT),這種配置也可在同支承處串聯三個或多個軸承,但只能承受單方向的軸向載荷。通常,為了平衡和限制軸的軸向位移,另支承處需安裝能承受另方向軸向載荷的軸承。
此外,還有種可供任意配對的單列角接觸球軸承。這種軸承經殊加工,可以兩個背靠背、兩個面對面或兩個串聯等任意方式組合,配對組合的軸向間隙可根據需要選擇,后置代號CA表示軸向間隙較小,CB表示軸向間隙適中,CC表示軸向間隙較大。
配對的軸承,也可按使用要求配置成有預過盈的軸承,并以后置代號GA、GB、GC表示。GA表示配對后有較小的預過盈;GB表示配對后有中等預過盈;GC表示配對后有較大的預過盈。
