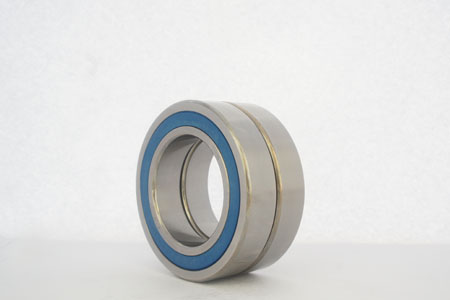

般情況下,角接觸球軸承與軸孔的配合形式是過盈配合。
過盈配合:指具有過盈(包括小過盈等于零)的配合。此時,孔的公差帶在軸的公差帶之下。(孔的各個方向上的尺寸減去相配合的軸的的各個方向上的尺寸所得的代數差,此差為負時是過盈配合)
在機械加工和制造過程中,二個或二個以上零件的配合狀態粗略可分為滑動配合、過渡配合和過盈配合,過盈配合屬于緊配合中的種。也就是說相配對的軸徑要大于孔徑,必須采用殊工具擠壓進去,或利用熱脹冷縮的性,將孔加熱,趁孔徑擴大,迅速套到軸上,待冷卻收縮后二個零件就緊緊配合成體了。如果碰到有些零件不能采取加熱,可將軸(鍵)放在干冰里冷卻,也可以達到相同的裝配果。
與軸承配合的軸或軸承座孔的公差等與軸承精度有關。與P0精度軸承配合的軸,其公差等般為IT6,軸承座孔般為IT7。對旋轉精度和運轉的平穩性有較高要求的場合(如電動機等),應選擇軸為IT5,軸承座孔為IT6。
角接觸球軸承外圈與軸承座孔緊配合,內圈與軸為較松配合時,可將軸承先壓入軸承座孔內,這時裝配套管的外徑應略小于座孔的直徑。
如果軸承套圈與軸及座孔都是緊配合時,安裝室內圈和外圈要同時壓入軸和座孔,裝配套管的結構應能同時押緊軸承內圈和外圈的面。
