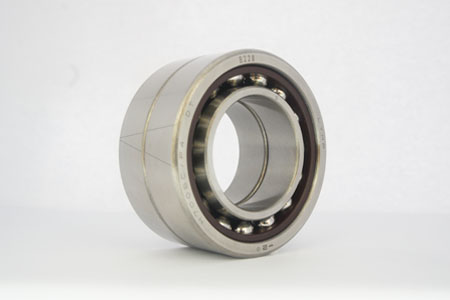

推力角接觸球軸承接觸角般為60°常用的推力角接觸球軸承般為雙向推力角接觸球軸承,主要用于精密機床主軸,般與雙列圓柱滾子軸承起配合使用,可承受雙向軸向載荷,具有精度高,剛性好,溫升低,轉速高,裝拆方便等優點。
雙向推力角接觸球軸承的點是可以同時承受徑向和軸向載荷的聯合載荷,限制軸的兩方面的軸向位移。它是由外圈、內圈、鋼球、保持架組成,能在較高的速度下穩定地工作。安裝時應注意,雖然軸承可承受雙向軸向載荷,但若側有裝球缺口時,則應注意不要讓主要軸向載荷通過有缺口的側溝邊。推力角接觸球軸承的精度要比推力球軸承的精度高很多,可承受的轉速也高很多,可以作為主軸軸承使用。
雙向推力角接觸球軸承的發展是要滿足機床主軸穩步增長的需求。
雙向推力角接觸球軸承與雙列圓柱滾子軸承NN 30 K可以同安裝在主軸上,它們有相同內徑和外徑。外圈的外徑和軸承座之間的間隙會使推力和向心圓柱軸承獲得足夠的徑向游隙,這就可以保證推力軸承只承受軸向的負荷,而且使軸承座內孔的加工更簡單。
雙向推力角接觸球軸承是分離型結構,個座圈,兩個保持架與數量不少的鋼球組件以及兩個軸圈和個內隔圈。軸承安裝后就已經加載預負荷。共有三個尺寸系列,234400,234900,234700。
