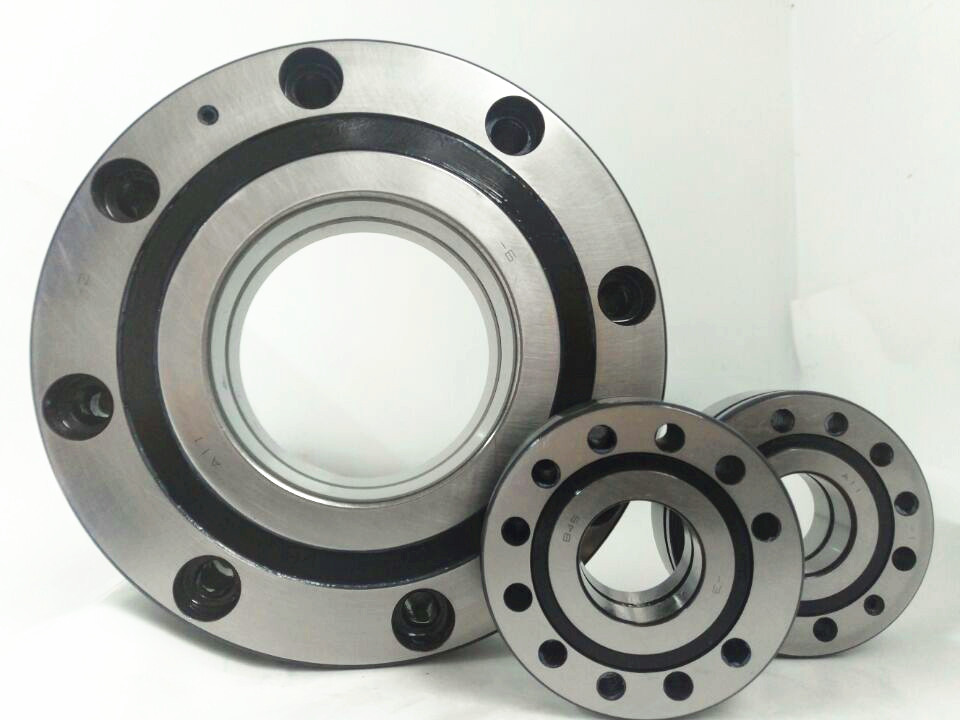

滾珠絲杠由螺桿、螺母、反向裝置和滾珠組成,滾珠絲杠的主要功能是將旋轉運動轉化成直線運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力,并且同時兼具高精度、可逆性和高率等點。滾珠絲杠支撐軸承對于滾珠絲杠的安裝主要有三種方式,分別是,段固定,自由安裝方式;固定,另支撐安裝方式;兩固定安裝方式.現在匯普軸承為大家簡單介紹下滾珠絲桿的三種安裝方式:
1、固定——自由
絲杠固定,另自由。固定ntn軸承同時承受軸向力和徑向力,這種支承方式用于行程小的短絲杠或者用于閉環的機床,因為這種結構的機械定位精度是不可靠的,別是對于長徑比大的絲杠(滾珠絲杠相對細長),熱變性是很明顯的,1.5m長的絲杠在冷、熱的不同環境下變化0.05~0.10mm是很正常的。但是由于他的結構簡單,安裝調試方便,許多高精度機床仍然采用這種結構,但是必須加裝光柵,采用閉環反饋。
2、固定——另支承
絲杠固定,另支承。固定同時承受軸向力和徑向力;支承只承受徑向力,而且能作微量的軸向浮動,可以減少或避免因絲杠自重而出現的彎曲,同時絲杠熱變形可以自由的向伸長。這種結構使用廣泛,目前內中小型數控車床、立式加工中心等均采用這種結構。
3、兩固定
絲桿兩均固定。固定NTN軸承都可以同時承受軸向力,這種支承方式,可以對絲杠施加適當?shù)念A(yù)緊力,提高絲杠支承剛度,可以部分補償絲杠的熱變形。
總結:對于大型機床、重型機床以及高精度鏜銑床常采用此種方案。但是,這種絲杠的調整比較繁瑣,如果兩的預緊力過大,將會導致絲杠終的行程比設計行程要長,螺距也要比設計螺距大。如果兩鎖母的預緊力不夠,會導致相反的結果,并容易引起機床震動,精度降低。所以,這類絲杠在拆裝時定要按照原廠商說明書調整,或借助儀器(雙頻激光測量儀)調整。
